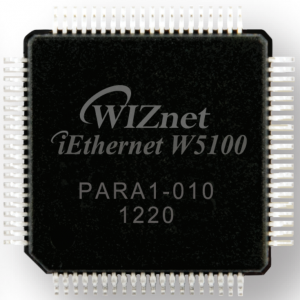

W5100

产品名称:
W5100
发布时间:2018-06-07
售后服务:联系我们
  • 概述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

W5100芯片是一种硬连线TCP / IP嵌入式以太网控制器,可为嵌入式系统提供更轻松的Internet连接。W5100最适合需要稳定互联网连接的用户,使用单芯片实现TCP / IP协议栈,10/100以太网MAC和PHY。硬连线TCP / IP堆栈支持TCP,UDP,IPv4,ICMP,ARP,IGMP和PPPoE ......,多年来已经通过各种应用证明了这一点。W5100使用16ytes内部缓冲区作为其数据通信存储器。
       通过使用W5100,用户可以使用简单的套接字程序而不是处理复杂的以太网控制器来实现所需的以太网应用程序。可以同时使用4个独立的硬件Socket。提供总线(直接和间接)和SPI(串行外设接口),以便与外部MCU轻松集成。

特征

●  硬连线TCP / IP协议:TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE

●  不可攻击的硬件网络引擎,用于防止洪水,欺骗,注入等网络攻击

●  主机接口:直接/间接总线和串行外设接口(SPI MODE 0,3)

●  4个独立的硬件Socket

●  内部16K字节内存,用于TCP / IP数据包处理

●  10BaseT / 100Base TX以太网PHY嵌入式

●  支持自动协商(全双工和半双工,基于10和100)

●  支持Auto-MDIX

●  3.3V工作,具有5V I / O信号容差

●  LED输出(TX,RX,全/半双工,碰撞,链接,速度)

●  80引脚LQFP无铅封装(10x10mm)

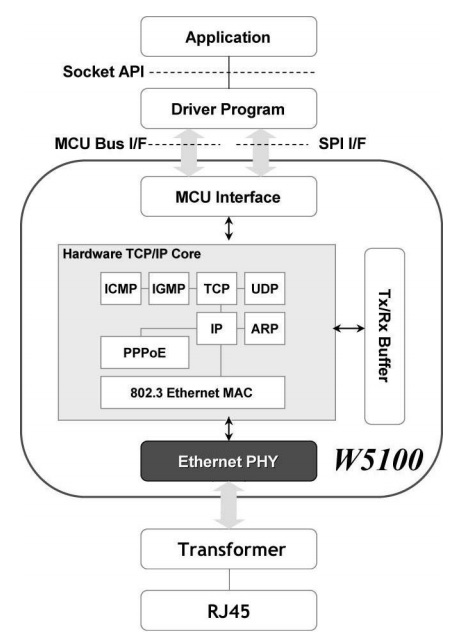

芯片框图

W5100  - 嵌段 -  d


系统信息
通讯方式SPI/8位数据总线
内核全硬件TCP/IP核、PHY、MAC
Sockey数量4
工作温度-40~80℃
以太网
缓存
16K字节收发缓存
支持协议TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
接口极性支持自动极性转换
以太网数率支持10Kbps/100Kbps以太网
封装

LQFP80


  • 以下信息均需要填写,我们会在2个工作日内回复。

 W5100软件资料

 W5100驱动固件

 W5100硬件资料

 W5100参考电路

 W5100相关手册

 W5100质量和可靠性

 W5100应用手册

 W5100勘误表


Q1:WIZnet芯片支持网络唤醒吗?
R:不支持,网络唤醒是WIZnet芯片正常工作,去唤醒mcu,想低功耗的话就设置为10M模式。



Q2: WIZnet芯片数据交互速度过快的时候,使用抓包工具发现TCP ZERO WINDOWS包时,如何解决?
R:接收方应用没有及时recv消息,导致接收缓冲满,即滑动窗口为0,接收方发送TCP Zero Window告知发送方不能继续发送消息。



Q3: WIZnet芯片处于TCP_Server模式下,在交换机/路由器网络中无法ping通也无法通讯。
R: WIZnet芯片是硬件协议栈芯片,有别于软件协议栈,如果WIZnet芯片不主动往网络中发包,在TCP_Server模式下是不会有任何数据包发送的,这样会造成路由ARP表中无法形成IP和MAC设备的对应关系。

A:解决方案:
在WIZnet芯片上电时往任意IP发送一个UDP数据包,从而更新路由的ARP表,形成匹配关系,后续通讯就正常了。



Q4: WIZnet芯片在TCP_Client模式下,断电重启之后无法立即连接到服务器。
R:这是由于客户端没有主动发送断开请求,造成服务器并不知道Socket已发生异常断开。重新上电之后,WIZnet芯片以相同的IP和端口连接服务器,而服务器还认为此Socket链接存在,所以拒绝WIZnet芯片的立即连接。

A:解决方案:
在WIZnet芯片使用KEEP_ALIVE机制,一段时间内发送心跳包,如果WIZnet芯片没有给服务器回复,服务器则判断链接已断开,并释放Socket资源,这时就可以成功连接。如果对客户端的本地端口没有要求的话,也可以在初始化Socket的部分让端口自动+1处理。两种方式根据具体应用分析采用。
注: 有的场景不能采用端口自动+1的方式,比如电力104规约,只允许采用2404端口连接。



Q5: WIZnet芯片如何检测网线被拔出?如何进行断线检测?

A:解决方案:
可以在主循环中加入判断PHY_CFGR状态的处理流程,如果PHY状态发生异常,释放所有的socket资源,并重新初始化socket。



Q6: WIZnet芯片作为TCP服务器,最多可以链接几个TCP客户端?

A:解决方案:
WIZnet芯片作为TCP_Server,最多可以与Socket数相同个客户端建立连接。不能初始一个Socket对应多个连接。可以将WIZnet芯片的多个socket全部初始化,这样就可以与多个不同的TCP_Client建立通讯链接。



Q7: WIZnet芯片接外网如何调试,如何抓包?

A: 解决方案:
WIZnet芯片和PC通讯的话可以直接通过Wireshark抓包,如果WIZnet芯片和公网直接通讯或者通讯是发生在WIZnet芯片之间,则没有办法直接抓包,这需要借助于“可以抓包的交换机”,这种交换机多数是二手产品,而且是10M的网络,比如TP-LINK TL-HP5MU。把WIZnet芯片和抓包计算机的网线分别插上交换机就可以运行抓包工具抓包。



Q8:怎么确保WIZnet芯片的MAC地址的唯一性?

MAC地址需要保证全球唯一。但实际上MAC地址只用于链路层,在同一局域网内才有冲突的可能。

A:解决方案:
从IEEE组织申请MAC地址。

B:解决方案:
首先必须保证MAC地址首字节为偶数,其次选取自己产品的MCU ID 序列后5个字节当做MAC地址后5个字节。
