W5200芯片是硬连线TCP / IP嵌入式以太网控制器，可以实现嵌入式系统更轻松的互联网连接。W5200最适合需要稳定互联网连接的用户，使用单芯片实现TCP / IP协议栈，10/100以太网MAC和PHY。硬连线TCP / IP协议栈支持TCP，UDP，IPv4，ICMP，ARP，IGMP和PPPoE等，多年来已通过各种应用程序进行了验证。W5200使用32K字节的内部缓冲区作为其数据通信存储器。通过使用W5200，用户可以使用简单的套接字程序来实现所需的以太网应用，而不是处理复杂的以太网控制器。可以同时使用8个独立的硬件Socket。提供SPI（串行外设接口），便于与外部MCU集成。为了降低系统的功耗，W5200提供WOL（网络唤醒）和掉电模式。
特点
● 全硬件TCP/IP协议栈
– 支持TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE协议
– 硬件网络引擎，不受网络攻击
● 高速SPI主机接口
– SPI 模式：0,3
– 最高80MHz的SPI 时钟
● 支持嵌入式操作系统：Linux & RTOS
● 支持8路独立硬件Socket同时通信，通信效率互不影响
● 内部32K字节收发缓存供TCP/IP包处理
● 支持掉电模式、网络唤醒
● 集成 10BaseT / 100Base-T 以太网 PHY
● 支持自动协商（全/半双工，10M/100M)
● 支持自动极性变换
● 工作电压 3.3V，I/O 5V 耐压
● 网络状态指示灯引脚，包括网络速度指示灯（10M/100M），数据收/发活动指示灯，全/半双工状态指示以及PHY连接状态指示灯
● 工业级：-40℃ ~ 85℃
● 48引脚QFN无铅封装（7x7mm, 0.5mm 针间距）

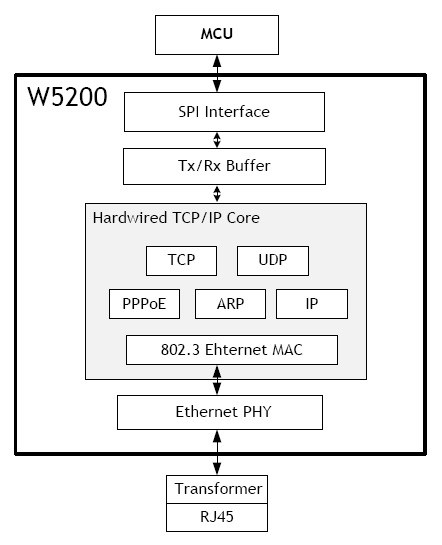

W5200内部结构框图
| 系统信息 | |
| 通讯方式 | SPI |
| 时种速率 | 最高80MHz |
| 内核 | 全硬件TCP/IP核、PHY、MAC |
| Sockey数量 | 8 |
| 工作温度 | -40~80℃ |
| 以太网 | |
| 缓存 | 32K字节收发缓存 |
| 支持协议 | TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE |
| 封装 | |
| QFN48 | |
- 在线购买
- 企业店铺 https://wisioe.taobao.com/
- 大客户通道
- 样品申请 [2个工作日内回复] 点击申请样品
- 批量采购 [联系经理] 查看联系方式
- 官网下单
W5200软件资料 |
W5200驱动固件 |
W5200硬件资料 |
W5200参考电路 |
W5200相关手册 |
W5200质量和可靠性 |
W5200应用手册 |
W5200数据手册 |
W5200勘误表 |
W5200调试工具 |
网络调试助手 |
串口调试助手 |
Q1：WIZnet芯片支持网络唤醒吗？
R：不支持，网络唤醒是WIZnet芯片正常工作，去唤醒mcu，想低功耗的话就设置为10M模式。
Q2: WIZnet芯片数据交互速度过快的时候，使用抓包工具发现TCP ZERO WINDOWS包时，如何解决？
R:接收方应用没有及时recv消息，导致接收缓冲满，即滑动窗口为0，接收方发送TCP Zero Window告知发送方不能继续发送消息。
Q3: WIZnet芯片处于TCP_Server模式下，在交换机/路由器网络中无法ping通也无法通讯。
R: WIZnet芯片是硬件协议栈芯片，有别于软件协议栈，如果WIZnet芯片不主动往网络中发包，在TCP_Server模式下是不会有任何数据包发送的，这样会造成路由ARP表中无法形成IP和MAC设备的对应关系。
A:解决方案:
在WIZnet芯片上电时往任意IP发送一个UDP数据包，从而更新路由的ARP表，形成匹配关系，后续通讯就正常了。
Q4: WIZnet芯片在TCP_Client模式下，断电重启之后无法立即连接到服务器。
R:这是由于客户端没有主动发送断开请求，造成服务器并不知道Socket已发生异常断开。重新上电之后，WIZnet芯片以相同的IP和端口连接服务器，而服务器还认为此Socket链接存在，所以拒绝WIZnet芯片的立即连接。
A:解决方案：
在WIZnet芯片使用KEEP_ALIVE机制，一段时间内发送心跳包，如果WIZnet芯片没有给服务器回复，服务器则判断链接已断开，并释放Socket资源，这时就可以成功连接。如果对客户端的本地端口没有要求的话，也可以在初始化Socket的部分让端口自动+1处理。两种方式根据具体应用分析采用。
注: 有的场景不能采用端口自动+1的方式，比如电力104规约，只允许采用2404端口连接。
Q5: WIZnet芯片如何检测网线被拔出？如何进行断线检测？
A:解决方案：
可以在主循环中加入判断PHY_CFGR状态的处理流程，如果PHY状态发生异常，释放所有的socket资源，并重新初始化socket。
Q6: WIZnet芯片作为TCP服务器，最多可以链接几个TCP客户端？
A:解决方案：
WIZnet芯片作为TCP_Server，最多可以与Socket数相同个客户端建立连接。不能初始一个Socket对应多个连接。可以将WIZnet芯片的多个socket全部初始化，这样就可以与多个不同的TCP_Client建立通讯链接。
Q7: WIZnet芯片接外网如何调试，如何抓包?
A: 解决方案：
WIZnet芯片和PC通讯的话可以直接通过Wireshark抓包，如果WIZnet芯片和公网直接通讯或者通讯是发生在WIZnet芯片之间，则没有办法直接抓包，这需要借助于“可以抓包的交换机”，这种交换机多数是二手产品，而且是10M的网络，比如TP-LINK TL-HP5MU。把WIZnet芯片和抓包计算机的网线分别插上交换机就可以运行抓包工具抓包。
Q8:怎么确保WIZnet芯片的MAC地址的唯一性？
MAC地址需要保证全球唯一。但实际上MAC地址只用于链路层，在同一局域网内才有冲突的可能。
A:解决方案：
从IEEE组织申请MAC地址。
B:解决方案：
首先必须保证MAC地址首字节为偶数，其次选取自己产品的MCU ID 序列后5个字节当做MAC地址后5个字节。
