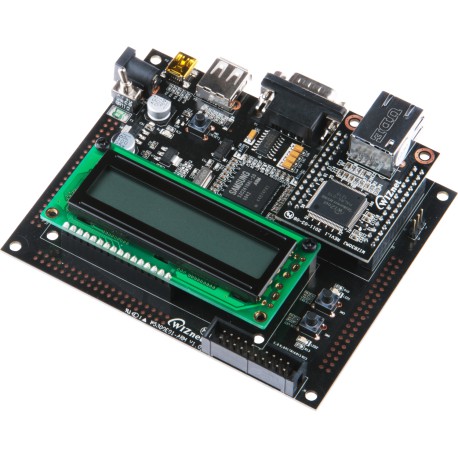

S3C2410+W5300【开发板】

产品名称:
S3C2410+W5300【开发板】
发布时间:2018-06-28
售后服务:联系我们
  • 概述
  • 规格参数
  • 订购方式
  • 资料下载
  • 知识问答
  • 应用案例

主要特征

● 基于三星ARM(S3C2410)的评估板为W5300芯片

● 测试高速网络性能(数据传输速度超过50Mbps)

● 在OS Linux上运行(内核2.6.24)

● 64M SDRAM用于操作各种应用程序


硬件规格

● 单片机:200MHz三星S3C2410A ARM RISC处理器

● RAM:SDRAM 64MB

● ROM:NAND闪存64MB

● 串口:RS-232C 1端口

● USB:USB主机1端口

● 以太网:WIZ830MJ(W5500 + RJ-45,BS-RB10005)

● LCD:16个字符x 2行字符LCD端口(C-LCD选项)

● 按钮:2用于调试的Tack开关

● JTAG:板载JTAG连接器

● 模块连接器:56针(28针x 2),2.54mm间距针头插座

● 扩展端口:120引脚(40引脚x 3)2.54mm节距引脚接头端口

● 电源:DC 5V,适配器

● PCB尺寸(mm):118 x 97

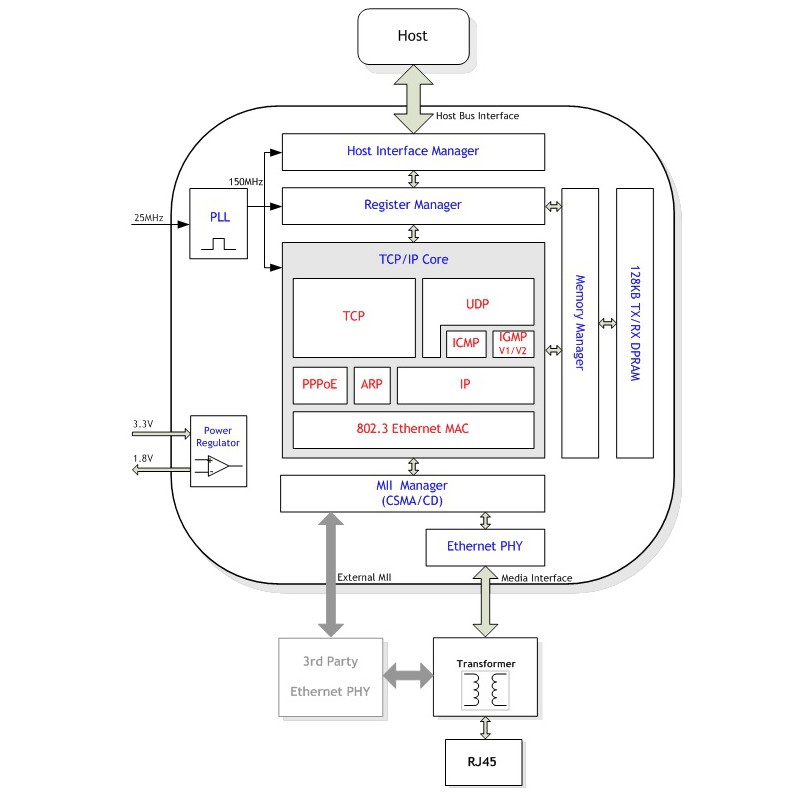

框图


系统信息
通讯方式8/16位总线
时种速率最高80Mbps
内核
全硬件TCP/IP核、PHY、MAC
Sockey数量8
工作温度-40~80℃
以太网
缓存128K字节收发缓存
支持协议TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
单片机
RAM
SDRAM 64MB
ROM
NAND闪存64MB
串口
RS-232C 1端口
USB
USB主机1端口
以太网
WIZ830MJ(W5500 + RJ-45,BS-RB10005)
LCD
16个字符x 2行字符LCD端口(C-LCD选项)
按钮
2用于调试的Tack开关
JTAG
板载JTAG连接器
模块连接器
56针(28针x 2),2.54mm间距针头插座
扩展端口
120引脚(40引脚x 3)2.54mm节距引脚接头端口
电源
DC 5V,适配器
PCB尺寸(mm)
118 x 97



  • 以下信息均需要填写,我们会在2个工作日内回复。

 W5300软件资料

 W5300E01_ARM_Linux

 W5300硬件资料

 W5300E01_ARM_HW

 W5300交叉编译手册

 W5300E01_ARM_Cross_Compiler_Manual_V1.0_eng

 W5300用户手册

 W5300E01_ARM_Manual_V1.0_eng


Q1:WIZnet芯片支持网络唤醒吗?
R:不支持,网络唤醒是WIZnet芯片正常工作,去唤醒mcu,想低功耗的话就设置为10M模式。



Q2: WIZnet芯片数据交互速度过快的时候,使用抓包工具发现TCP ZERO WINDOWS包时,如何解决?
R:接收方应用没有及时recv消息,导致接收缓冲满,即滑动窗口为0,接收方发送TCP Zero Window告知发送方不能继续发送消息。



Q3: WIZnet芯片处于TCP_Server模式下,在交换机/路由器网络中无法ping通也无法通讯。
R: WIZnet芯片是硬件协议栈芯片,有别于软件协议栈,如果WIZnet芯片不主动往网络中发包,在TCP_Server模式下是不会有任何数据包发送的,这样会造成路由ARP表中无法形成IP和MAC设备的对应关系。

A:解决方案:
在WIZnet芯片上电时往任意IP发送一个UDP数据包,从而更新路由的ARP表,形成匹配关系,后续通讯就正常了。



Q4: WIZnet芯片在TCP_Client模式下,断电重启之后无法立即连接到服务器。
R:这是由于客户端没有主动发送断开请求,造成服务器并不知道Socket已发生异常断开。重新上电之后,WIZnet芯片以相同的IP和端口连接服务器,而服务器还认为此Socket链接存在,所以拒绝WIZnet芯片的立即连接。

A:解决方案:
在WIZnet芯片使用KEEP_ALIVE机制,一段时间内发送心跳包,如果WIZnet芯片没有给服务器回复,服务器则判断链接已断开,并释放Socket资源,这时就可以成功连接。如果对客户端的本地端口没有要求的话,也可以在初始化Socket的部分让端口自动+1处理。两种方式根据具体应用分析采用。
注: 有的场景不能采用端口自动+1的方式,比如电力104规约,只允许采用2404端口连接。



Q5: WIZnet芯片如何检测网线被拔出?如何进行断线检测?

A:解决方案:
可以在主循环中加入判断PHY_CFGR状态的处理流程,如果PHY状态发生异常,释放所有的socket资源,并重新初始化socket。



Q6: WIZnet芯片作为TCP服务器,最多可以链接几个TCP客户端?

A:解决方案:
WIZnet芯片作为TCP_Server,最多可以与Socket数相同个客户端建立连接。不能初始一个Socket对应多个连接。可以将WIZnet芯片的多个socket全部初始化,这样就可以与多个不同的TCP_Client建立通讯链接。



Q7: WIZnet芯片接外网如何调试,如何抓包?

A: 解决方案:
WIZnet芯片和PC通讯的话可以直接通过Wireshark抓包,如果WIZnet芯片和公网直接通讯或者通讯是发生在WIZnet芯片之间,则没有办法直接抓包,这需要借助于“可以抓包的交换机”,这种交换机多数是二手产品,而且是10M的网络,比如TP-LINK TL-HP5MU。把WIZnet芯片和抓包计算机的网线分别插上交换机就可以运行抓包工具抓包。



Q8:怎么确保WIZnet芯片的MAC地址的唯一性?

MAC地址需要保证全球唯一。但实际上MAC地址只用于链路层,在同一局域网内才有冲突的可能。

A:解决方案:
从IEEE组织申请MAC地址。

B:解决方案:
首先必须保证MAC地址首字节为偶数,其次选取自己产品的MCU ID 序列后5个字节当做MAC地址后5个字节。
